اختبار عداد الغاز بفوهة سونيك من نوع GNP
1、عام
• مرفق اختبار فوهة GNP الصوتية لعدادات الغاز هو جيل جديد من مرافق الاختبار الأوتوماتيكي بدقة عالية وكفاءة عالية وثبات جيد.
• يتكون مرفق الاختبار من فوهة صوتية ، ونظام أخذ عينات صور ديناميكي ، ومنضدة اختبار ، ومضخة تفريغ بدون زيت ، ودائرة غاز للتحكم ، ونظام شريحة واحدة ، وجهاز كمبيوتر وما إلى ذلك. وهي تعتمد فوهة صوتية كمعيار رئيسي ، وسيتم اختيار الفوهات تلقائيًا بواسطة الكمبيوتر الشخصي حسب معدل التدفق المختلف.يتم تقديم شريحة واحدة وتقنية تحويل A / D عالية الدقة لقياس درجة الحرارة والضغط والرطوبة تلقائيًا ، والمشاركة في حساب الأخطاء وتصحيحها.وبالتالي لضمان دقة مرفق الاختبار.يمكن للنظام بأكمله تحقيق اختبار تلقائي كامل تحت تحكم الكمبيوتر ولديه وظيفة حفظ البيانات الأصلية والاستعلام والطباعة.
• يمكن لمرفق الاختبار إجراء اختبار تلقائي لمقياس الغاز الحاجز G1.6 ، G2.5 ، G4.0 وفقًا لـ JJG577-2012.النظام مزود بأخذ عينات الصور الديناميكية ، ومدخل مسح الرمز الشريطي ، ومفتاح الاستلام التلقائي للقصبة وإشارة النبض لمقياس الغاز ، والتلقائي تعويضات لدرجة الحرارة والضغط ، وحكم الخطأ ، والاستعلام عن البيانات ، ووظيفة التخزين والطباعة.
2、الشخصيات الرئيسيه
• مناسبة لخطأ الاختبار G1.6 ، G2.5 ، G4.0 مقياس غاز الحجاب الحاجز المحلي تحت ثلاثة معدل تدفق Qmax，0.2 كيوماكس وكمين
• اعتماد فوهة فنتوري الصوتية كمعيار لها，حدد تلقائيًا أفضل مجموعة فوهة بواسطة الكمبيوتر وفقًا لمعدل التدفق المختلف.
• يتم اختبار العديد من عدادات الغاز في وقت واحد في اتصال متسلسل مما يحسن بشكل كبير من كفاءة الاختبار
• حدد تلقائيًا لاختبار مقياس غاز المدخل الأيسر أو مدخل الجانب الأيمن بواسطة صمام التحويل
• يمكن جمع إشارة قراءة عداد الغاز بسرعة，بدقة وموثوقية عبر معالج الصور الديناميكي
• استقبال تلقائي لإشارة تبديل القصب وإخراج إشارة النبض بواسطة مقياس غاز البطاقة الممغنطة
• بعد الاختبار，سيحدد النظام تلقائيًا أفضل معدل تروس لمقياس الغاز
• مستشعر الدقة，يتم تقديم نظام شريحة واحدة وتقنية تحويل A / D عالية الدقة لقياس درجة الحرارة والضغط والرطوبة تلقائيًا ، والمشاركة في حساب وتصحيح الخطأ في الوقت الفعلي ، وبالتالي لضمان دقة مقعد الاختبار
• يمكن للنظام بأكمله تحقيق اختبار تلقائي كامل تحت تحكم البرنامج.واجهة البرنامج تتميز بالمظهر الجميل والتشغيل السهل.يمكن لبيانات الاختبار ونتائج التحليل ربط برنامج Excel وذلك لإنجاز تقرير الاختبار بسرعة.كما أن لديها تخزين البيانات，طباعة الشهادة，وظيفة التحليل والإحصاء.
3、خصائص معالج الصور الديناميكي
• كفاءة عالية: لا يتعرف معالج الصور الديناميكي على عداد عداد الغاز فحسب ، بل يحسب أيضًا الرقم ويحسب الوقت تلقائيًا.هكذا，هذا يعني تقصير وقت التشغيل الفارغ قبل اختبار عداد الغاز.خاصة بالنسبة لـ 0.2Qmax و Qmin ، مما يعزز الكفاءة بشكل كبير.إذا قارنا أخذ العينات الإلكترونية الضوئية ، يمكن لمعالج الصور الديناميكي تحسين الكفاءة بنسبة 20٪ -40٪.
• اختبار المسافة الطويلة: يحتوي معالج الصور الديناميكي على بكسل عالٍ ، ويمكننا تكبيره 7سم بين الكاميرا وعداد الغاز.
• معدل تجميع عالٍ: يتمتع معالج الصور الديناميكي بمعدل نجاح أعلى من 99٪ والذي يجمع إشارة عداد الغاز.إنه يتغلب على الضبط اليدوي ، يصعب التركيز عليه ، حتى أنه يجمع الإشارة بشكل غير ثابت بعد الضبط.

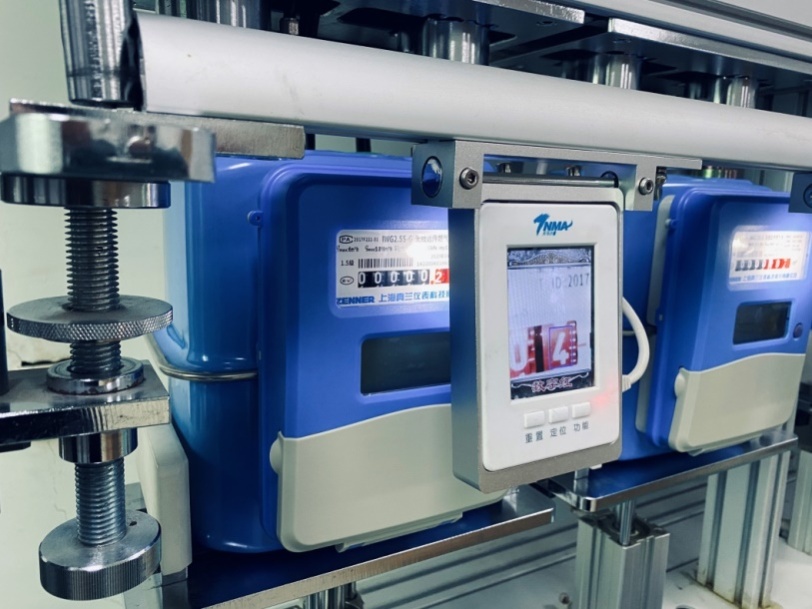

معالج الصور الديناميكي
4、حالة العمل المحيطة
• درجة الحرارة المحيطة：20 ± 5℃
• الرطوبة النسبية: 30٪ ~ 80٪
• الضغط الجوي: 86 ~ 106 كيلو باسكال
• وسائط العمل：هواء
• مزود الطاقة：220 فولت تيار متردد
• إمدادات الهواء المضغوط：فوق 0.4 ميجا باسكال
• حجم المنشأة：4.8 م（L）* 0.61 م（W）* 1.8 م（H）
5、هيكل النظام ومبدأ العمل

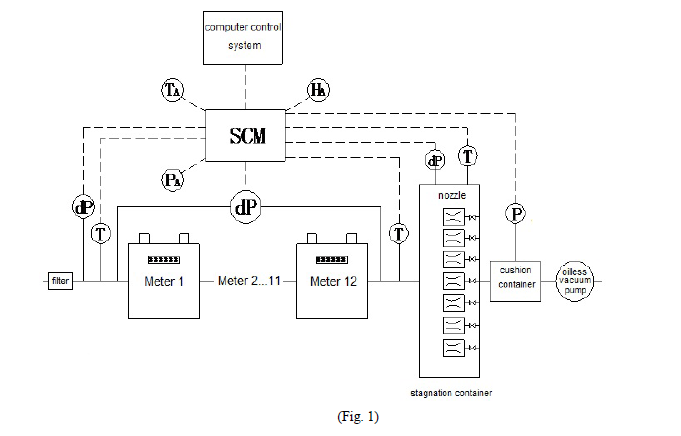

5.1 هيكل النظام（رسم بياني 1）
5.2 مبدأ العمل
تعتمد المعدات على فوهة Venturi الصوتية كمعيار لها.تتميز فوهة فنتوري الصوتية ببنية بسيطة ، وأداء مستقر ، ودقة عالية ، وسهولة الصيانة ، ودائرة تحقق طويلة (5 سنوات) ، وعدم وجود أجزاء متحركة ، إلخ.
（فوهات سونيك）
أثناء التشغيل ، يتم تحقيق تدفق الهواء في خط الأنابيب عن طريق الضخ.يدخل الهواء متر تحت الاختبار من خلال الفلتر ، ونظام التحويل الأيسر والأيمن ، ثم إلى حاوية الركود ، ثم إلى حاوية العازلة عبر فوهة الصوت وصمام التحكم ، وأخيراً في الغلاف الجوي عبر مضخة فراغ خالية من الزيت.عندما يصل تدفق الغاز عبر الفوهة الصوتية إلى حالة حرجة ، فإن الكتلة ومعدل التدفق الذي يتم تمريره عبر العداد تحت فوهة الاختبار الصوتية سيظلان دون تغيير.
لذلك فإن التدفق على الرغم من فوهة الصوت في غضون الوقت أمر مؤكد.وفي الوقت نفسه ، سيستقبل النظام إشارة أخذ عينات من عداد الغاز，إشارة استشعار درجة الحرارة， إشارة مستشعر الضغط， إشارة استشعار الرطوبة，الحصول على خطأ في عداد الغاز بعد التصحيح التلقائي تجاه درجة الحرارة هذه，عامل تأثير الضغط والرطوبة.
6、المواصفات الفنية الرئيسية
• عدم اليقين في النظام：± 0.5٪
• مناسبة لاختبار G1.6，G2.5，G4.0 عداد غاز الحجاب الحاجز
• العداد المراد اختباره：6 ، 8 ، 12 قطعة
7、التركيب والتكليف
• إجراء التركيب
• ربط مقعد الاختبار والكمبيوتر
• قم بتوصيل طاقة النظام ومصدر الهواء
• قم بتشغيل الكمبيوتر وتثبيت قاعدة البيانات وبرامج الاختبار الخاصة
8、إجراءات التكليف
• تحقق مما إذا كانت جميع إعدادات المعلمات صحيحة
• تحقق مما إذا كان الاتصال بين الكمبيوتر ومنضدة الاختبار أمرًا طبيعيًا
9、تثبيت البرامج
• متطلبات النظام
• وحدة المعالجة المركزية Intel Pentium III 866 MHz
• نظام Windows XP أو Windows7
• مساحة حرة على القرص تبلغ 2 جيجا بايت
• قرص مضغوط 4X السرعة
• 2 واجهة USB
• RS-232 كوم المسلسل بور
10、صورة المنشأة

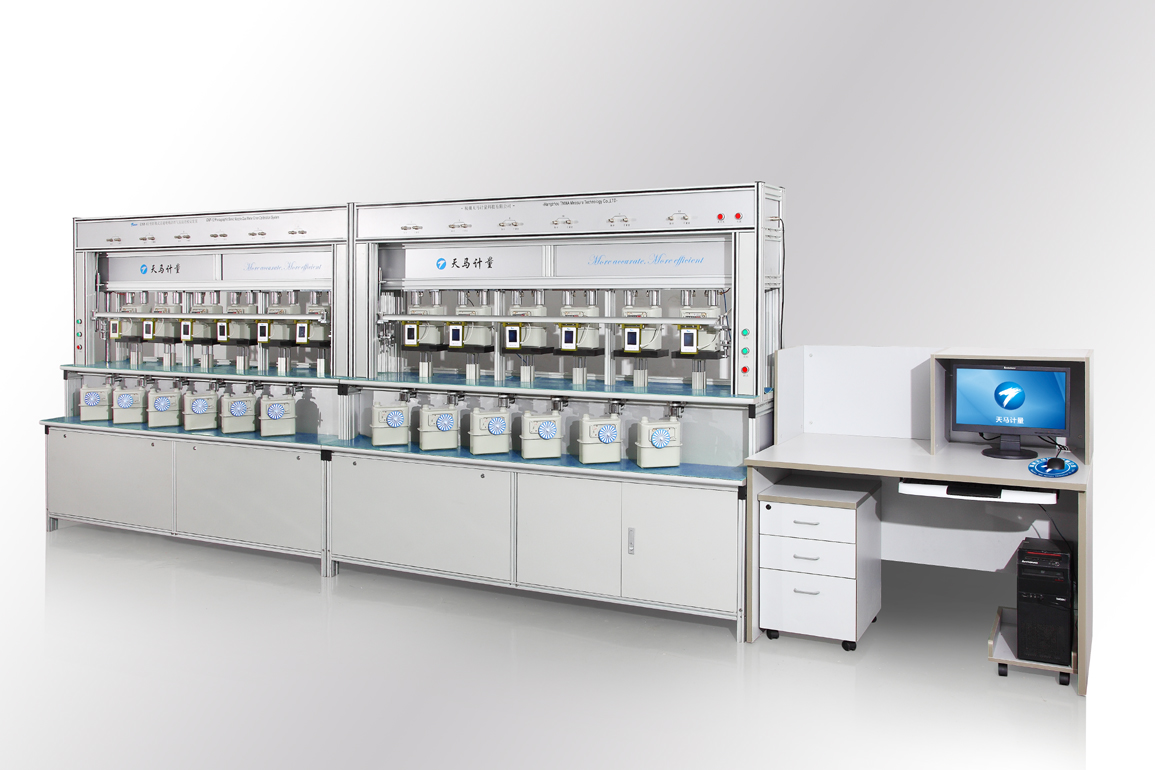

مرفق اختبار فوهة سونيك لمقياس الغاز（12 وظيفة）
11、قائمة التكوين
العنصر | الأجزاء الأساسية | ماركة | معامل | جودة |
1 | فوهات سونيك |
| 0.016、0.025 、 0.04、0.5、0.8、1.2、4m³ / ساعة | 7تعيين |
2 | مستشعر الضغط المطلق |
| 80 ~ 120 كيلو باسكال | 1 تعيين |
3 | مقياس الضغط |
| ± 10 كيلو باسكال | 3 تعيين |
4 | جهاز استشعار درجة الحرارة |
| 0-50，± 0.2 ℃ | 3 تعيين |
5 | جهاز استشعار الرطوبة |
| 0 ~ 100٪ ， ≤3٪ | 1 تعيين |
5 | معالج الصور الديناميكي |
| 7 التركيز التلقائي | 12 تعيين |
6 | مضخة فراغ |
| 1.25 كيلو واط | 1 تعيين |
7 | كمبيوتر |
| I39100 / 4G / SSD256 | 1 تعيين |
8 | بريتر |
| A4 | 1 تعيين |
9 | نظام الصمام |
| / | 1 تعيين |
